Usinage XXL : maîtrisez la précision sur 6m. FILMATIC garantit la capabilité (Cpk) par une architecture à pont fixe et une neutralisation des dérives thermiques. De la CAO à la FAI.
01. Définition technique
L’usinage de grandes dimensions est un processus de fraisage et d’alésage de haute précision appliqué à des composants massifs. Cette discipline exige la neutralisation des dérives mécaniques et thermiques par l'utilisation d'architectures machines à pont fixe. L'objectif est de garantir une géométrie parfaite, de la conception CAO initiale jusqu'à la livraison FAI.
02. Pourquoi est-ce critique en production série ?
Sur des pièces de plusieurs mètres, l'incertitude dimensionnelle n'est pas linéaire, elle est exponentielle. Un écart infime à la base se traduit par une non-conformité majeure à l'extrémité.
Responsabilité financière : Une erreur sur un bâti de 20 tonnes entraîne des coûts de rebut ou de sauvetage prohibitifs.
Stabilité série : La répétabilité statistique (Cpk) est le seul juge de la maîtrise industrielle sur un volume de 6 mètres.
Gestion des délais : Le cycle d'usinage s'étalant sur plusieurs jours, toute instabilité environnementale reporte la livraison finale de plusieurs semaines.
L'ENJEU INDUSTRIEL : Dans l'usinage XXL, la performance ne se mesure pas à la taille du banc, mais à la capacité à neutraliser les dérives physiques pour garantir un Cpk stable sur des structures atteignant 6 000 mm.
03. Analyse des causes racines des défaillances
L'expertise FILMATIC identifie trois facteurs physiques critiques qui compromettent la précision des grandes pièces :
FACTEUR DE RISQUE | IMPACT INDUSTRIEL CONSTATÉ | MÉTHODE DE NEUTRALISATION |
Dilatation Thermique | Dérive de 0,07 mm pour 1°C d'écart sur 6m. | Environnement régulé et stabilisation. |
Contraintes Résiduelles | Déformation post-usinage après soudage. | Recuit ou stabilisation vibratoire. |
Flexion Structurelle | Basculement du montant mobile (porte-à-faux). | Architecture à pont fixe uniquement. |
04. La Méthode Industrielle FILMATIC
Pour assurer une responsabilité industrielle totale, nous appliquons un protocole rigoureux en quatre étapes :

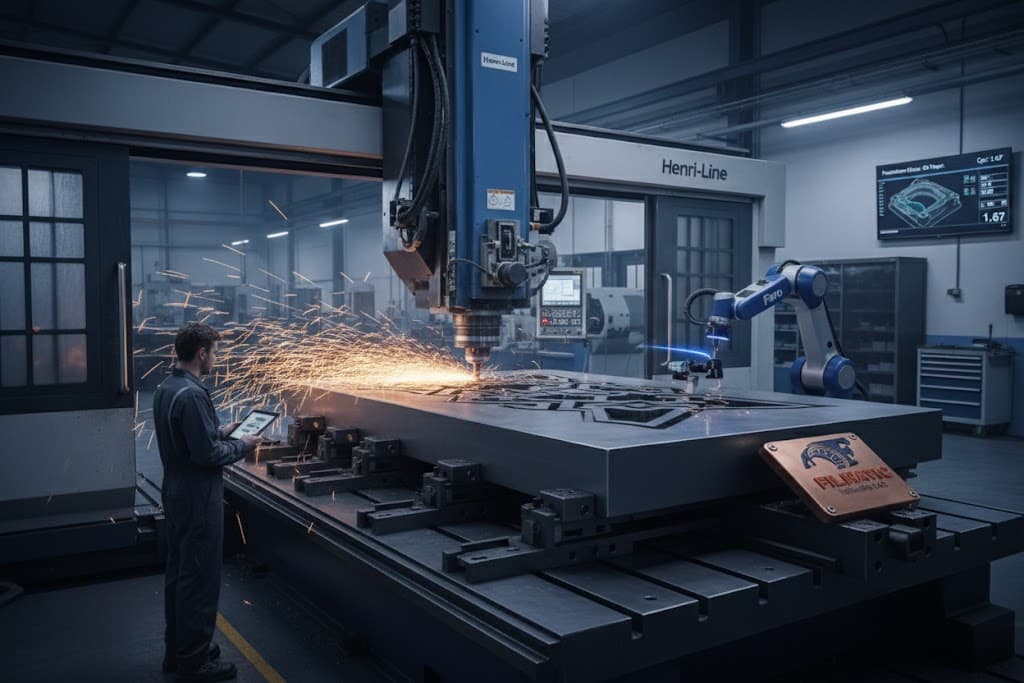

1. Architecture à pont fixe (Gantry)
Contrairement aux aléseuses classiques, nos unités (type Henri-Line) utilisent un portique fixe. La charge reste centrée sur des fondations massives, éliminant les imprécisions liées au déplacement des masses importantes.
2. Bridage Isostatique
Nous refusons le bridage hyperstatique qui "force" la pièce. Nos techniciens utilisent des appuis isostatiques pour usiner la pièce dans son état libre, garantissant qu'elle ne "bougera" pas après son retrait de la machine.
3. Métrologie de grand volume
Validation systématique via :
Bras de mesure Faro avec protocoles de chaînage.
Traçabilité laser des alignements selon la norme ISO 230-1.
05. Indicateurs et Preuves de performance
Nous ne livrons pas seulement une pièce, mais une preuve de capabilité :
Calcul du Cpk : Sur toutes les cotes critiques définies au plan.
Rapport FAI : Dossier de contrôle complet (First Article Inspection).
Unicité de l'interlocuteur : De la mécano-soudure à la finition, FILMATIC assume l'intégralité de la chaîne de valeur.
06. FAQ Experte : L'œil du spécialiste
Comment garantissez-vous la planéité sur une longueur de 6 mètres ?
La planéité dépend de deux facteurs : la rigidité du pont fixe et l'absence de contraintes internes lors du bridage. Nous traitons la pièce comme un corps "vivant" dont nous respectons l'équilibre naturel.
L'usinage après soudage est-il risqué ?
Oui, si les tensions internes ne sont pas libérées. FILMATIC intègre des phases de repos et de stabilisation pour éviter que la pièce ne se déforme une fois sortie du banc.
Quelle précision peut-on réellement attendre sur du XXL ?
En maîtrisant la température et la géométrie machine, nous tenons des tolérances IT7 sur des volumes où d'autres se limitent à l'IT10.
07. Sécurisez vos projets XXL dès la conception
L'usinage de grandes dimensions ne tolère aucune approximation. En intégrant FILMATIC dès l'étude de vos bâtis et structures critiques, vous bénéficiez d'une unicité d'interlocuteur et d'une garantie de capabilité (Cpk) réelle en fin de ligne.
Confiez-nous l'analyse de vos plans pour une faisabilité série sans dérive.
Parlons-en.
